鋼芯鋁鎂硅稀土合金絞線

產品類別：鋁合金絞線
產品名稱：鋼芯鋁鎂硅稀土合金絞線
點擊次數：
摘要：
鋼芯鋁鎂硅稀土合金絞線：華威鋼芯鋁鎂硅稀土合金絞線在鋁鎂硅合金的基礎上經過技術研發，添加稀土元素，使鋼芯鋁鎂硅稀土合金絞線產品質量更加優越。

鋼芯鋁鎂硅稀土合金絞線的參數和性能：

鋼芯鋁鎂硅稀土合金絞線

一、標準

鋼芯鋁鎂硅稀土合金絞線按GB9329-88、GB/T1179-1999及美國標準ASTM-B399、ASTM-B711生產制造，鋼芯鋁鎂硅稀土合金絞線具有很好的抗拉強度，而其導電率只比鋁線降低10%左右，可用于一般大跨越輸電線路上。

二、名稱、型號及適用范圍

名稱	型號		適用范圍
名稱	GB9329-88	GB/T1179-1999	適用范圍
鋼芯鋁鎂硅稀土合金絞線(AACSR)	LH_AGJ、LH_BGJ	JLHA2/G1A、 JLHA2/G1B、 JLHA2/G3A、 JLHA1/G1A、 JLHA1/G1B、 JLHA1/G3A	適用于架空大跨越電力傳輸線路。適用于大跨度或重冰雪的架空傳輸線路。在沿?；蛴懈g氣候的工地可選用防腐型

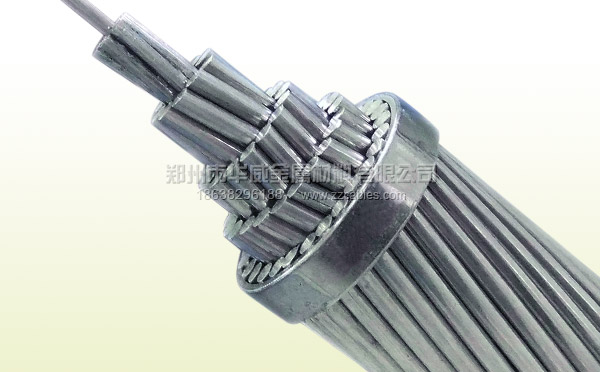

三、產品結構示意圖

鋼芯鋁鎂硅稀土合金絞線

四、主要性能參數

鋼芯鋁鎂硅稀土合金絞線LH_AGJ、LH_BGJ GB9329-88

標稱截面(mm²)	結構根數/直徑		重量(kg/km)			計算拉斷力(kN)	20℃時直流電阻不大于(Ω/km)
標稱截面(mm²)	鋁合金	鋼	LH_AGJ LH_BGJ	LH_AGJF₁ LH_BGJF₁	LH_AGJF₂ LH_BGJF₂	計算拉斷力(kN)	20℃時直流電阻不大于(Ω/km)
10/2	6/1.50	1/1.50	42.8	42.8	42.8	5.18	3.14026
16/3	6/1.85	1/1.85	65.1	65.1	65.1	7.89	2.06445
25/4	6/2.32	1/2.32	102.4	102.4	102.4	12.26	1.31272
35/6	6/2.72	1/2.72	140.7	140.7	140.7	16.86	0.95501
50/8	6/3.20	1/3.20	194.8	194.8	194.8	23.05	0.68999
50/30	12/2.32	7/2.32	371.1	378.7	382.6	48.58	0.66059
70/10	6/3.80	1/3.80	274.7	274.7	274.6	32.51	0.48930
70/40	12/2.72	7/2.72	510.1	520.6	525.9	66.78	0.48058
95/15	26/2.15	7/1.67	380.2	384.1	400.8	45.72	0.35508
95/55	12/3.20	7/3.20	706.0	720.6	728.0	90.46	0.34722
120/7	18/2.90	1/2.90	378.5	378.5	396.7	42.47	0.28114
120/20	26/2.38	7/1.85	466.1	471.0	491.4	56.05	0.28977
120/70	12/3.60	7/3.60	893.6	912.0	921.3	114.50	0.27435
150/8	18/3.20	1/3.20	460.9	460.9	483.0	51.43	0.23090
150/25	26/2.70	7/2.10	600.1	606.4	632.7	72.18	0.22515
185/10	18/3.60	1/3.60	583.3	583.3	611.3	65.09	0.18244
185/30	26/2.98	7/2.32	731.5	739.1	771.3	86.98	0.18483
210/10	18/3.80	1/3.80	649.9	649.9	681.1	72.52	0.16374
210/35	26/3.22	7/2.50	852.6	861.5	898.7	101.35	0.15830
240/30	24/3.60	7/2.40	921.0	929.2	971.3	107.85	0.13712
240/40	26/3.42	7/2.66	962.9	972.9	1015.2	114.48	0.14033
300/20	45/2.93	7/1.95	1001.0	1006.4	1071.3	113.70	0.11504
300/50	26/3.83	7/2.98	1207.9	1220.5	1273.5	143.62	0.11189
300/70	30/3.60	7/3.60	1400.0	1418.4	1474.7	168.36	0.10987
400/25	45/3.33	7/2.22	1293.7	1300.7	1384.9	146.97	0.08558
400/50	54/3.07	7/3.07	1509.6	1522.9	1611.6	174.67	0.08399
400/95	30/4.16	19/2.50	1857.4	1884.1	1959.6	226.01	0.08228
500/35	45/3.75	7/2.50	1640.6	1649.5	1756.2	185.22	0.06748
500/65	54/3.07	7/3.44	1895.4	1912.2	2023.5	219.31	0.06689
630/45	45/4.20	7/2.80	2058.0	2069.2	2203.0	232.34	0.05379
630/80	54/3.87	19/2.32	2385.2	2408.2	2548.8	278.14	0.05285
800/55	45/4.80	7/3.20	2668.1	2702.6	2877.5	301.50	0.04118
800/100	54/4.33	19/2.60	2988.5	3017.4	3149.1	348.57	0.04222
1000/45	72/4.21	7/2.80	3105.9	3117.1	3353.3	343.71	0.03348
1000/125	54/4.84	19/2.90	3729.8	3765.7	3985.2	434.91	0.03379

鋼芯鋁鎂硅稀土合金絞線JLHA2/G1A、JLHA2/G1B、JLHA2/G3A GB/T1179-1999

型號	鋼比(%)	面積(mm²)			單線根數		單線直徑		直徑		單位長度質量(kg/km)	額定抗拉力(kN)			20℃時直流電阻(Ω/km)
型號	鋼比(%)	鋁 Al	鋼 St.	總和 Total	鋁 Al	鋼 St.	鋁 Al	鋼 St.	鋼芯 Core	絞線 Conductor.	單位長度質量(kg/km)	JLHA2/G1A	JLHA2/G1B	JLHA2/G3A	20℃時直流電阻(Ω/km)
16	17	18.4	3.07	21.5	6	1	1.98	1.98	1.98	5.93	74.4	9.02	8.81	9.88	1.7934
25	17	28.8	4.80	33.6	6	1	2.47	2.47	2.47	7.41	116.2	13.96	13.62	15.25	1.1478
40	17	46.0	7.67	53.7	6	1	3.13	3.13	3.13	9.38	185.9	22.02	21.25	24.17	0.7174
63	17	72.5	12.10	84.6	6	1	3.92	3.92	3.02	11.8	292.8	34.68	33.48	37.58	0.4555
100	6	115	6.39	121	18	1	2.85	2.85	2.85	14.3	366.4	41.24	40.79	42.97	0.2880
125	6	144	7.99	152	18	1	3.19	3.19	3.19	16.0	458.0	51.23	50.43	43.47	0.2304
125	16	144	23.4	167	26	7	2.65	2.06	6.19	16.8	579.9	69.86	68.22	76.42	0.2310
160	6	184	10.2	194	18	1	3.61	3.61	3.61	18.0	586.2	65.58	64.56	68.03	0.1800
160	16	184	30	214	26	7	3.00	2.34	7.01	19.0	742.3	88.52	86.42	96.61	0.1805
200	6	230	12.8	243	18	1	4.04	4.04	4.04	20.2	732.8	81.97	80.69	85.04	0.144
200	16	230	37.5	268	26	7	3.36	2.61	7.83	21.3	927.9	110.64	108.02	120.77	0.01444
250	10	288	28.3	316	22	7	4.08	2.27	6.80	23.1	1013.5	117.09	115.12	127.72	0.1154
250	16	288	46.9	335	26	7	3.75	2.92	8.76	23.8	1159.8	138.31	135.03	150.96	0.1555
315	7	363	25.1	388	45	7	3.20	2.14	6.41	25.6	1196.5	136.28	134.52	143.30	0.0917
315	16	363	59.0	422	26	7	4.21	3.28	9.83	26.7	1461.4	171.90	166.00	188.44	0.0917
400	7	460	31.8	492	45	7	3.61	2.41	7.22	28.9	1519.4	172.10	169.87	180.69	0.0722
400	13	460	59.7	520	54	7	3.29	3.29	9.88	29.7	1738.3	201.46	195.49	218.17	0.0723
450	7	518	35.8	554	45	7	3.83	2.55	7.66.	30.6	1709.3	193.61	191.10	203.28	0.0642
450	13	518	67.1	585	54	7	3.49	3.49	10.50	31.5	1955.6	226.64	219.93	245.44	0.0643
500	7	575	39.8	615	45	7	4.04	2.69	8.07	32.3	1899.3	215.12	212.33	255.86	0.0758
500	13	575	74.6	650	54	7	3.68	3.68	11.1	33.2	2172.9	251.82	244.86	269.73	0.0758
560	7	645	44.6	689	45	7	4.27	2.85	8.54	34.2	2127.2	240.93	237.82	252.97	0.0516
560	13	645	81.6	726	54	19	3.90	2.34	11.7	35.1	2420.9	283.21	277.49	305.25	0.0516
630	4	725	31.3	756	72	7	3.58	2.39	7.16	35.8	2248.0	249.62	247.43	258.08	0.0459
630	13	725	91.8	817	54	19	4.13	2.48	12.4	37.2	2723.5	318.61	312.18	343.40	0.0459
710	4	817	35.3	852	72	7	3.80	2.53	7.60	38.0	2533.4	281.32	278.85	290.85	0.0407
710	13	817	104	921	54	19	4.39	2.63	13.20	39.5	3069.4	359.06	351.82	387.01	0.0407
800	4	921	39.8	961	72	7	4.04	2.69	8.07	40.4	2854.6	316.98	314.19	327.72	0.0361
800	8	921	76.7	997	84	7	3.74	3.74	11.20	41.1	3145.1	356.03	348.35	374.44	0.0362
900	4	1036	44.8	1081	72	7	4.28	2.85	8.60	42.8	3211.4	356.60	353.47	368.69	0.0321
900	8	1036	86.3	1122	84	7	3.96	3.96	11.9	43.6	3538.3	400.53	391.90	421.25	0.0322
1000	8	1151	93.7	1245	84	19	4.18	2.51	12.5	45.9	3916.8	446.37	439.81	471.67	0.0289
1120	8	1289	105.0	1394	84	19	4.42	2.65	13.3	48.6	4386.8	499.93	492.59	528.27	0.0258

鋼芯鋁鎂硅稀土合金絞線JLHA1/G1A、JLHA1/G1B、JLHA1/G3A GB/T1179-1999

型號	鋼比(%)	面積(mm²)			單線根數		單線直徑		直徑		單位長度質量(kg/km)	額定抗拉力(kN)			20℃時直流電阻(Ω/km)
型號	鋼比(%)	鋁	鋼	總和	鋁	鋼	鋁	鋼	鋼芯	絞線	單位長度質量(kg/km)	JLHA2/G1A	JLHA2/G1B	JLHA2/G3A	20℃時直流電阻(Ω/km)
16	17	18.6	3.10	21.7	6	1	1.99	1.99	5.96	5.96	75.1	9.67	9.45	10.53	1.7934
25	17	29.0	4.84	33.9	6	1	2.48	2.48	7.45	7.45	117.3	14.69	14.62	16.27	1.1478
40	17	46.5	7.75	54.2	6	1	3.14	3.14	9.42	9.42	187.7	23.63	22.85	25.79	0.7174
63	17	73.2	12.20	85.4	6	1	3.94	3.94	11.8	11.8	295.6	36.48	35.26	39.41	0.4555
100	6	116.0	6.64	123.0	18	1	2.87	2.87	14.3	14.3	369.9	45.12	44.67	48.86	0.2880
125	6	145	8.07	153	18	1	3.21	3.21	16.0	16.0	462.3	56.08	55.27	58.34	0.2304
125	16	145	23.7	169	26	7	2.67	2.67	16.9	16.9	585.4	74.88	73.22	81.50	0.2310
160	6	186	10.3	196	18	1	3.63	3.63	18.1	18.1	591.8	69.92	68.89	72.40	0.1800
160	16	186	30.3	216	26	7	3.02	2.35	19.1	19.1	749.4	94.94	92.82	103.11	0.1805
200	6	232	12.9	245	18	1	4.05	4.05	20.3	20.3	739.8	87.40	88.11	90.50	0.1444
200	16	232	37.8	270	26	7	3.37	2.62	21.4	21.4	936.7	118.67	116.02	128.89	0.1444
250	10	290	28.5	319	22	7	4.10	2.28	23.2	23.2	1023.2	124.02	122.02	131.72	0.1154
250	16	290	47.3	338	26	7	3.77	2.93	23.9	23.9	1170.9	145.43	142.12	158.21	0.1155
315	7	366	25.3	391	45	7	3.22	2.15	25.7	25.7	1207.9	148.56	146.78	155.64	0.0917
315	16	366	59.6	426	26	7	4.23	3.29	26.8	26.8	1475.3	180.86	174.9	197.55	0.0917
400	7	465	32.1	197	45	7	3.63	2.42	29.0	29.0	1533.9	183.03	180.78	191.71	0.0722
400	13	465	60.2	525	54	7	3.31	3.31	29.8	29.8	1745.9	217.32	211.29	234.19	0.0723
450	7	523	36.1	559	45	7	3.85	2.56	30.8	30.8	1725.6	205.91	203.33	215.67	0.0642
450	13	523	67.8	591	54	7	3.51	3.51	31.6	31.6	1974.2	239.26	232.48	255.52	0.0643
500	7	581	40.2	621	45	7	4.05	2.7	32.4	32.4	1917.3	228.79	225.98	239.63	0.0578
500	13	581	75.3	656	54	7	3.7	3.7	33.3	33.3	2193.6	265.84	258.31	283.91	0.0578
560	7	651	45.0	696	45	7	4.29	2.86	34.3	34.3	2147.4	256.24	253.09	268.39	0.0516
560	13	651	82.4	733	54	19	3.92	2.35	35.3	35.3	2444.0	298.92	293.15	321.17	0.0516
630	4	732	31.6	764	72	7	3.6	2.4	36.0	36.0	2269.4	266.64	264.42	275.18	0.0459
630	13	732	92.7	825	54	19	4.15	2.49	37.4	37.4	2749.5	336.64	329.79	361.32	0.0459
710	4	825	35.6	861	72	7	3.82	2.55	38.2	38.2	2557.6	300.5	298.00	310.12	0.0407
710	13	825	104.0	929	54	19	4.41	2.65	39.7	39.7	3089.6	378.98	371.67	407.20	0.0407
800	4	930	40.2	970	72	7	4.05	2.70	40.5	40.5	2881.8	338.59	355.78	349.43	0.0361
800	8	930	77.5	1007	84	7	3.75	3.75	41.3	41.3	3175.1	378.01	370.26	396.60	0.0362
900	4	1046	45.2	1091	72	7	4.30	2.87	43.0	43.0	3242.0	380.91	377.75	361.32	0.0321
900	8	1046	87.1	1133	84	7	3.98	3.98	43.8	43.8	3572.0	425.26	416.54	446.17	0.0322
1000	8	1162	94.6	1257	84	19	4.2	2.52	46.2	46.2	3954.1	473.86	467.24	499.40	0.0289
1120	8	1301	106.0	1407	84	19	4.44	2.66	48.9	48.9	4429.0	530.72	523.30	559.33	0.0258

鋼芯鋁鎂硅稀土合金絞線(AACSR) ASTM-B711

總截面(mm²)	合金截面(mm²)	鋼絲截面(mm²)	合金根數	合金單絲直徑	鋼絲根數	鋼絲直徑	導線直徑	單位長度質量(kg/km)	額定抗拉強度(daN)	20℃時直流電阻(Ω/km)
163	140	23	26	2.62	7	2.04	16.6	560	7500	0.240
173	140	33	30	2.44	7	2.44	17.1	650	8740	0.240
186	160	26	26	2.80	7	2.18	17.7	645	8560	0.210
198	160	38	30	2.61	7	2.61	18.3	740	10600	0.210
209	180	29	26	2.97	7	2.31	18.8	725	9510	0.187
222	180	42	30	2.76	7	2.76	19.3	825	11200	0.187
232	200	32	26	3.13	7	2.43	19.8	800	10600	0.168
247	200	47	30	2.91	7	2.91	20.4	920	12400	0.168
260	224	36	26	3.31	7	2.57	21.0	900	11800	0.150
276	224	52	30	3.08	7	3.08	21.6	1025	13900	0.150
291	250	41	26	3.50	7	2.72	22.2	1010	12900	0.135
308	250	58	30	3.26	7	3.26	22.8	1145	15600	0.135
326	280	46	26	3.70	7	2.88	23.4	1140	1400	0.120
345	280	65	30	3.45	7	3.45	24.2	1280	17100	0.120
367	315	52	26	3.93	7	3.06	24.9	1276	16300	0.107
387	315	72	30	3.66	19	2.20	25.6	1433	19000	0.107
413	355	58	26	4.17	7	3.24	26.4	1433	18300	0.0950
436	355	81	30	3.88	19	2.33	27.2	1614	21000	0.0950
465	400	65	26	4.43	7	3.45	28.1	1612	20700	0.0842
491	400	91	30	4.12	19	2.47	28.8	1816	23700	0.0842
509	450	59	54	3.26	1	1.98	29.5	1703	21500	0.0748
563	500	63	54	3.43	19	2.06	30.9	1873	22900	0.0673
631	560	71	54	3.63	19	2.18	32.7	2101	25700	0.06010
710	630	80	54	3.85	19	2.31	34.6	2365	28600	0.0534
800	710	90	54	4.09	19	2.45	36.8	2665	32200	0.0474
901	800	101	54	4.43	19	2.60	39.0	3000	36300	0.0420
973	900	73	84	3.69	19	2.21	40.6	3062	35500	0.0374
1081	1000	81	84	3.89	19	2.33	42.8	3395	39100	0.0337
1211	1120	91	84	4.12	19	2.47	45.3	3803	43900	0.0300
1352	1250	102	84	4.35	19	2.61	47.8	4250	49000	0.0270
